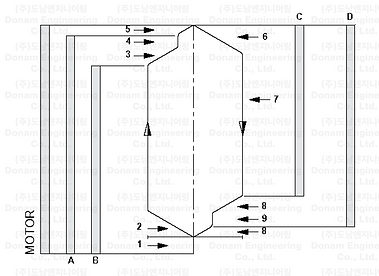

솔레노이드의 작동, 구성

1. 상승주행은 모터 구동과 동시에 솔레노이드 AB가 자화

    하강주행은 솔레노이드CD가 자화

    수동운전 시(레벨보상 운행)는 모터 구동과 동시에 솔레노이드 A가 자화



2. 스타-델타 구동 시 솔레노이드 AB의 자화 시작은 스타에서 델타(△)로 변환 시 작동되어야 합니다.

스타 → 델타(△) + A + B



3. 상승 주행을 할 때 처음 시작은 솔레노이드 AB를 동시에 자화 시켜야 합니다.

    이렇게 하여도 급출발이 되지 않습니다.

    (밸브 내부에서 자동적으로 부드러운 출발이 되며, 안될 경우에는 밸브를 조정하면 됩니다.)



4. 상승 정지 시(착상 시), 솔레노이드 A의 자화가 끊어진 후

    모터는 0.5초 동안 더 구동을 하도록 타임 릴레이를 조정해야 합니다.

    이런 전기장치가 되어 있어야만 조절변 #5가 제 기능을 발휘할 수 있습니다.
