유압 작동유의 필요량 계산 및 탱크 선정
➞ 오일의 양은 실린더의 직경과 길이를 가지고 산출합니다.
| 구분 | 계산식 | 도면표시 | 비고 |
|---|---|---|---|
| 사용 오일량 (ℓ) | = {A(단면적 - cm²) x L(실린더 길이 - cm)} ÷ 1000 → A = 실린더 반지름(cm) x 반지름(cm) x 3.14 → 1000을 나누는 것은 리터(ℓ)로 환산하기 위함입니다. | ⓐ | |
| 기본 필요량 (ℓ) | = 승강기가 최상층에 있을 경우에도 모터와 펌프가 기본적으로 잠겨 있어야 하는 양 | ⓑ | |
| 오일 필요량 (ℓ) | = 사용 오일량 + 기본 필요량 | ⓐ+ⓑ | |
| 탱크의 크기 (ℓ) | 최소 필요량과 기본 필요량을 계산하여 최적의 탱크를 제공합니다 | ||

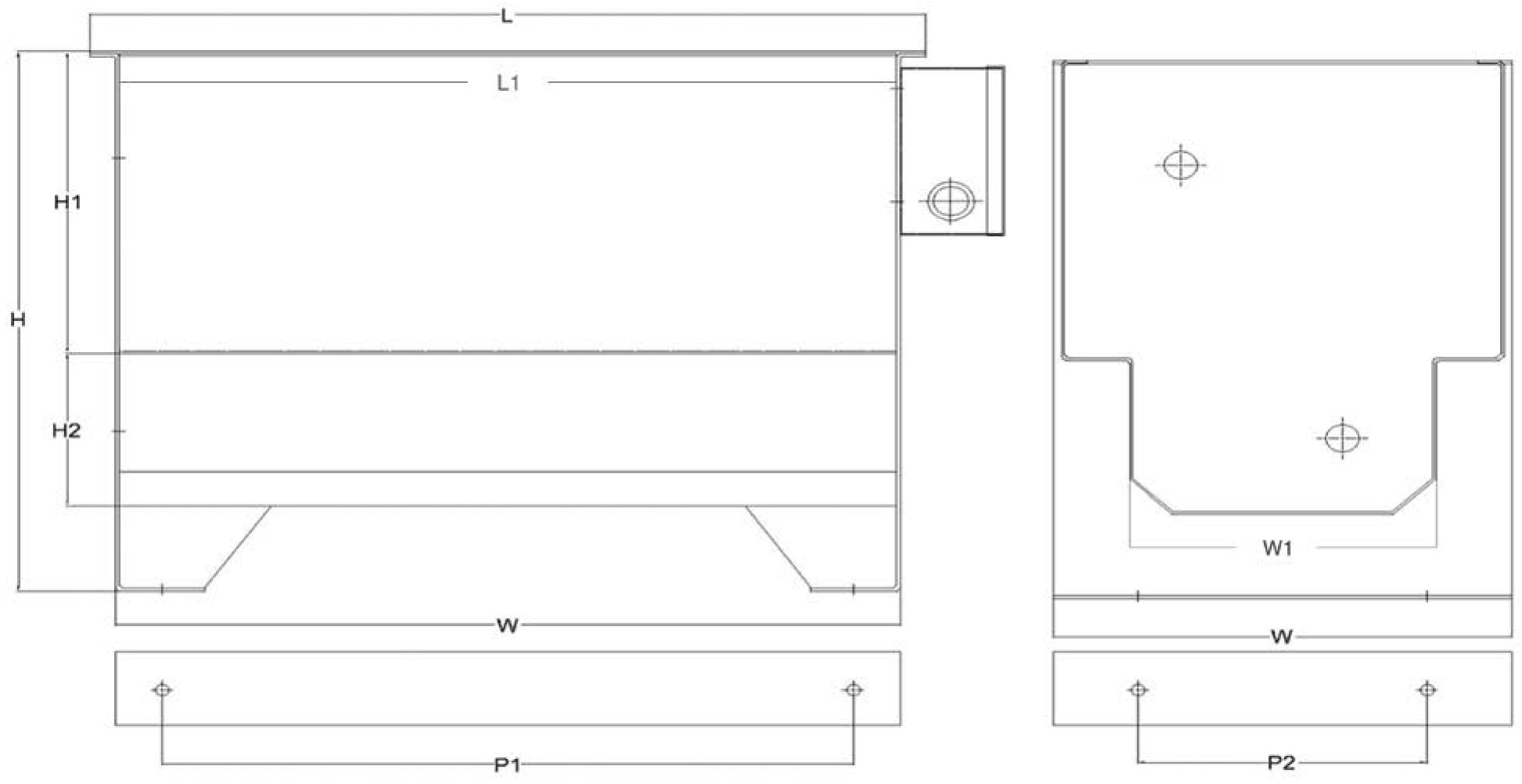

유압 탱크 치수도
| 탱크 타입 | 탱크 상단부 (mm) | 탱크 하단부 (mm) | 필요 오일량 (ℓ) ⓐ+ⓑ | 구멍 치수 (Ø17) | 중량 (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | W | H = (H1+H2+120) | 사용 오일량 (ℓ) ⓐ | H2 | W1 | W | 오일량 ⓑ | ||||||
| 전체높이 (H) | 상부높이 (H1) | P1 | P2 | ||||||||||
| A | 923 | 540 | 776 | 435 | 200 | 220 | 260 | 540 | 43 | 243 | 813 | 340 | 93 |
| B | 1,228 | 825 | 485 | 300 | 343 | 1,118 | 116 | ||||||
| C | 570 | 925 | 585 | 400 | 290 | 570 | 49 | 449 | 370 | 130 | |||
| D | 1,055 | 715 | 500 | 549 | 147 | ||||||||
| E | 1,533 | 995 | 655 | 600 | 360 | 640 | 65 | 649 | 1,423 | 167 | |||
| F | 640 | 1,195 | 855 | 800 | 865 | 440 | 199 | ||||||
| 타입 | L1 | W | H | 오일량 |
|---|---|---|---|---|
| SA 60 | 650 | 270 | 423 | 60 |
| SA 70 | 573 | 70 | ||
| SA 80 | 623 | 80 | ||
| SA 90 | 703 | 90 | ||
| SA 120 | 809 | 450 | 869 | 120 |
➞ 사용 오일량(l): ⓐ = (L1 x W1 x H1) / 1000
➞ 기본 오일량(l): ⓑ = (L1 x W1 x H2) / 1000
➞ 오일 필요량(l) = ⓐ (사용 오일량) + ⓑ (기본 오일량)
