정지층에서 출발의 지연을 조정하고 싶을 경우

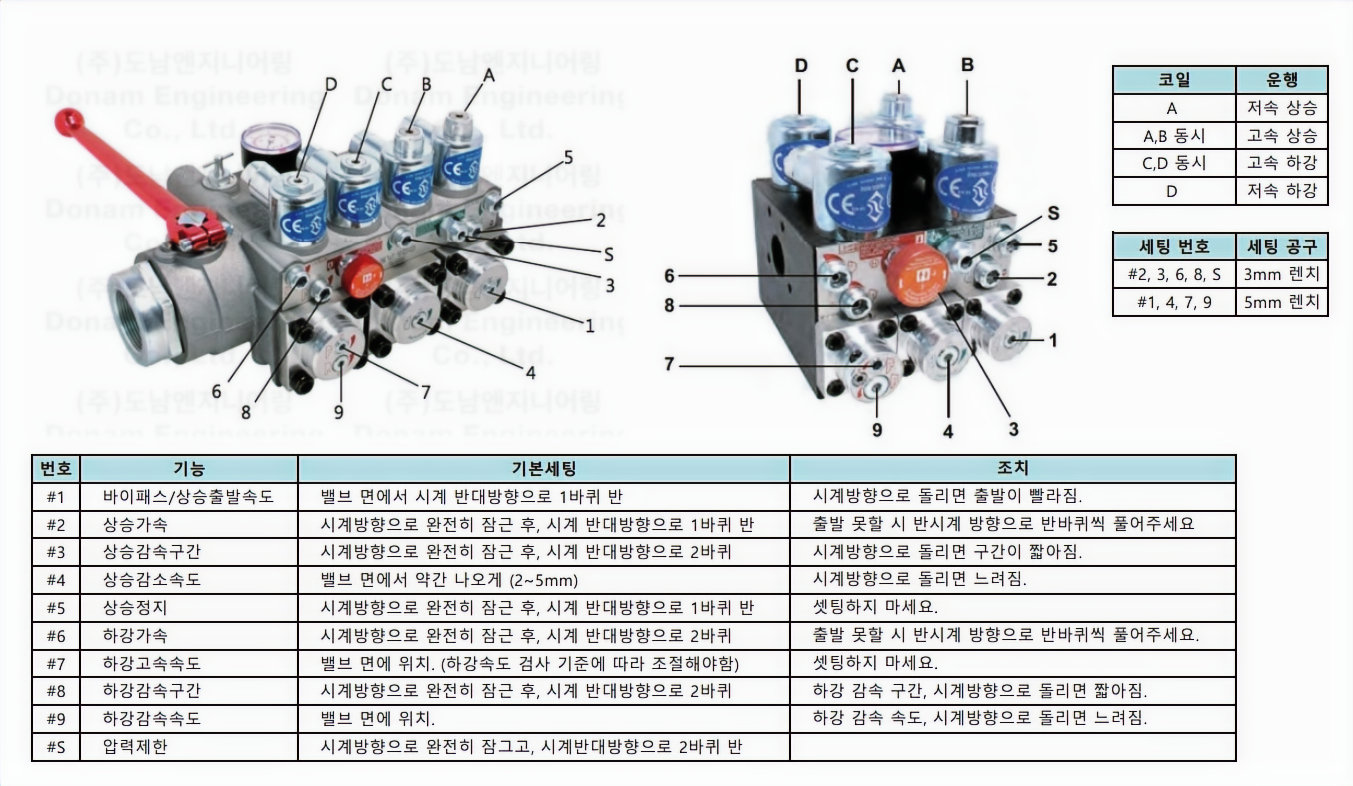

조절부위 명칭: #1 · 기능: 바이패스
조정 방법
- ↻ 시계방향
- 지연시간 단축
- ↺ 반시계방향
- 지연시간 연장
압력을 조정하고 싶을 경우
조절부위 명칭: S · 기능: 압력조정
기능 설명
오일 차단 밸브를 잠근 후 원하는 압력을 얻은 후에 볼트를 고정
조정 방법
- ↻ 시계방향
- 압력 높임
- ↺ 반시계방향
- 압력 내림
상승 가속을 원할 경우
조절부위 명칭: #2 · 기능: 상승가속
기능 설명
#2의 조정은 #3, #4에 영향을 끼치므로 상승 가속이 만족스러우면 조정하지 마십시오
조정 방법
- ↻ 시계방향
- 완만한 가속
- ↺ 반시계방향
- 급가속
상승 감속을 원할 경우
조절부위 명칭: #3 · 기능: 상승 감속
기능 설명
충분한 감속이 되었다면 안전 스위치를 고정합니다
주행속도 0.5m/sec 일 때, 안전 스위치와 착상 스위치 간의 거리는 0.5m 입니다
조정 방법
- ↻ 시계방향
- 완만한 감속
- ↺ 반시계방향
- 급감속
상승 착상을 조절하고 싶은 경우
조절부위 명칭: #4 · 기능: 상승 착상
기능 설명
크립의 속도를 조정합니다. 속도 V = 5 ~ 7cm
조정 방법
- ↻ 시계방향
- 천천히 착상
- ↺ 반시계방향
- 빨리 착상
상승 정지를 조절하고 싶은 경우
조절부위 명칭: #5 · 기능: 상승 정지
기능 설명
타임 릴레이를 통해 펌프를 약 0.5초 길게 구동시켜야 #5의 조정효과가 있습니다
※ 오일 온도가 차가울 때만 조정하십시오
※ 너무 부드럽게 조정하면 카의 위치가 부정확하게 착상될 수 있습니다
조정 방법
- ↻ 시계방향
- 부드럽게 정지
- ↺ 반시계방향
- 급정지
하강 가속을 원할 경우
조절부위 명칭: #6 · 기능: 하강 가속
기능 설명
#8은 #6에 영향을 끼치므로 필요하다면 #6을 재조정해야 합니다
조정 방법
- ↻ 시계방향
- 완만한 하강 속도
- ↺ 반시계방향
- 급하강 속도
하강 주행을 조절하고 싶은 경우
조절부위 명칭: #7 · 기능: 하강 주행
기능 설명
카의 하강 속도는 #7의 조정에 의해 결정됩니다
조정 방법
- ↻ 시계방향
- 완만한 하강 주행
- ↺ 반시계방향
- 급하강 주행
하강 감속을 조절하고 싶은 경우
조절부위 명칭: #8 · 기능: 하강 감속
기능 설명
부드러운 착상 시험(soft stop) → 하강 최고속도에서 전기적으로 긴급정지운전을 할 때, 코일C와 코일D의 자화를 끊으면 카는 20cm 이내에서 부드럽게 정지해야 합니다
조정 방법
- ↻ 시계방향
- 완만한 감속
- ↺ 반시계방향
- 급감속
하강 착상을 조절하고 싶은 경우
조절부위 명칭: #9 · 기능: 하강 착상
조정 방법
- ↻ 시계방향
- 완만한 착상
- ↺ 반시계방향
- 급착상
