설치자분들께!
실린더를 설치 할 때는 아래의 단계를 따라야 문제가 없습니다.

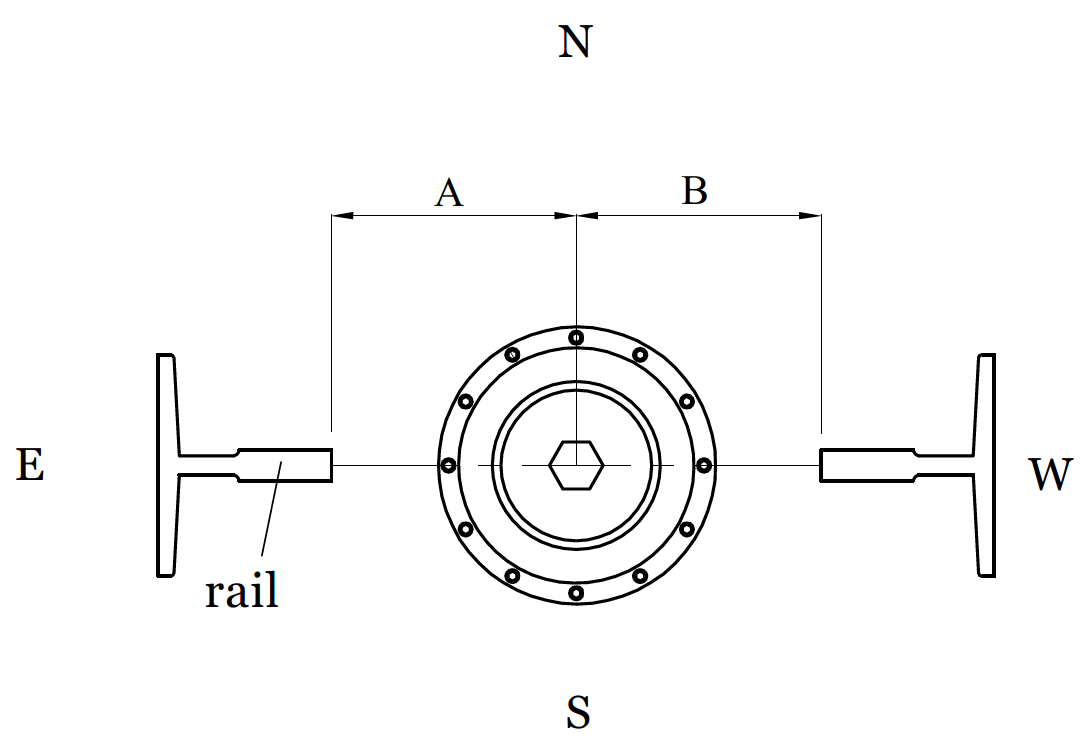

A=B(±2mm)
1. 실린더는 레일 사이의 중심에 세워져야만 합니다.
실린더의 육각 볼트의 중심에서 레일 사이의 거리가 그림에서와 같이 오차 범위 2mm 이 내에서 설치되어야만 합니다.
예를 들어 A가 200mm일 경우 B는 198~202mm 이내 여야 합니다(오차범위: ±2mm).

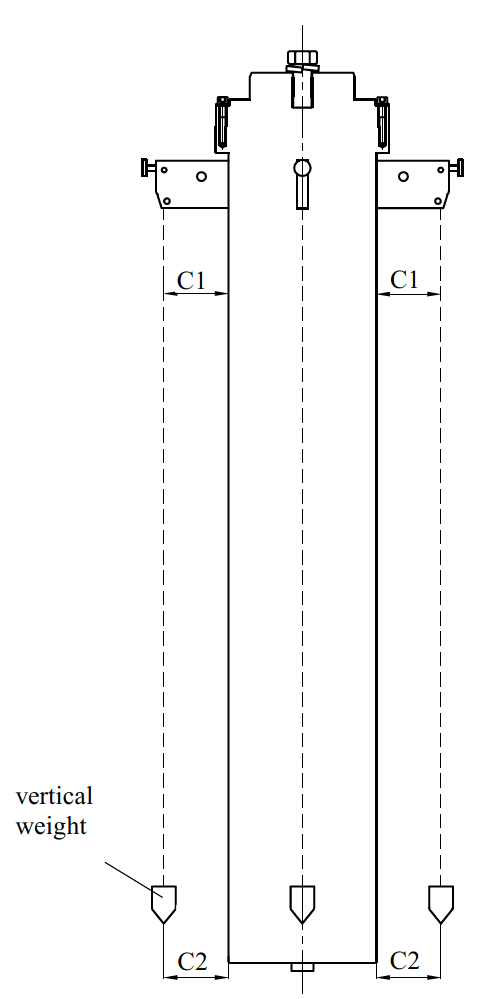

C1=C2(±2mm)
2. 실린더의 각도를 확인해야 합니다.
균형추를 사용하여(동, 서, 남쪽) 각도를 최소화해야 합니다.
C1과 C2가 오차범위 2mm 이 내여야 합니다(사진 참조).
동, 서, 남쪽의 각도를 재서 확인해야 합니다.
만약 위의 단계를 따르지 않는다면,
- 실린더 로드에 손상을 줄 수 있습니다.
- 실린더 패킹에 손상을 줄 수 있습니다.
- 심각한 결함으로 누유가 생길 수 있습니다.
