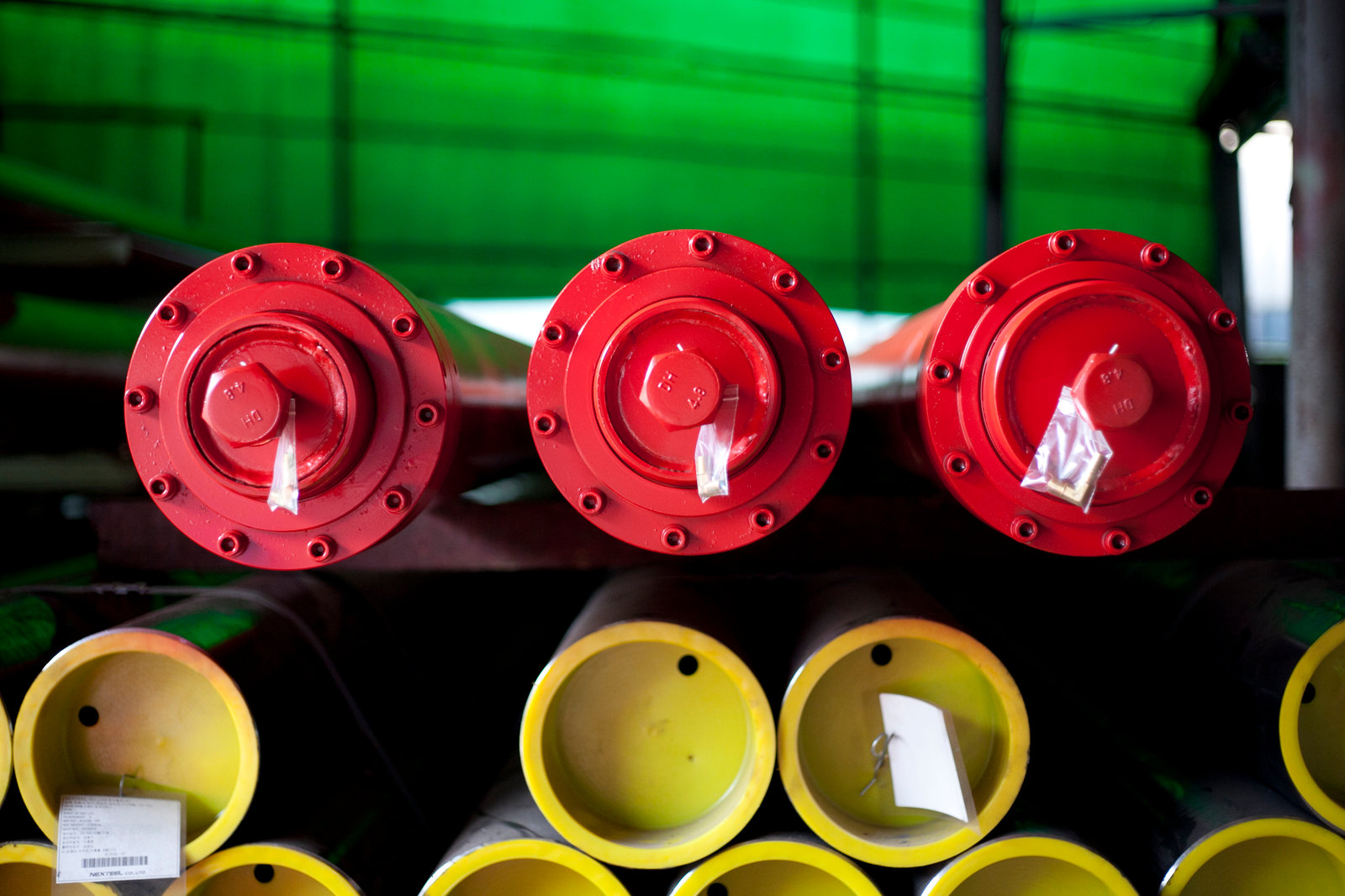

도남엔지니어링은 유압식 승강기용 실린더 뿐만 아니라 산업용으로도 많이 쓰이고 있습니다.
주문 제작이 가능하며, 수 년 간의 기술력과 경험으로 여러 곳에 쓰이고 있습니다.
유압실린더 누유오일 회수 장치(실용신안 제382751호)
실린더 로드의 장착가이드 구조(실용신안 제382798호)

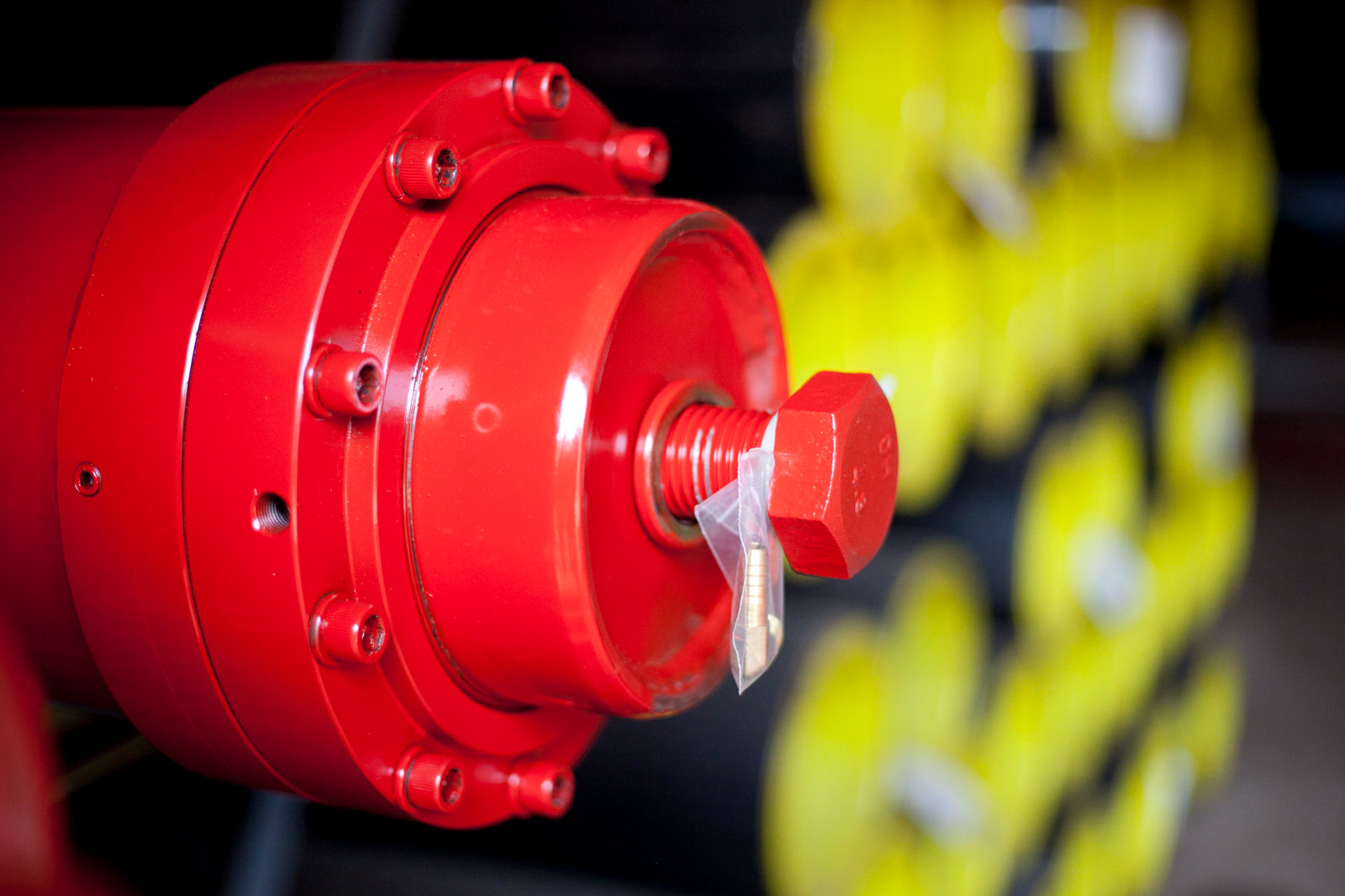

실린더 헤드의 디자인 등록(디자인 등록 제0395461호)
실린더 직경별 부품명, 재질, 치수, 수량
| 번호 | 통칭경 (직경) | Ø100 | Ø120 | Ø140 | Ø160 | Ø180 | Ø195 | Ø220 | Ø245 | Ø270 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 부품명 | 재질 | 수량-단위 | ||||||||||
| 1 | 헤드볼트 | STKM | 1 | M30 | M36 | |||||||
| 2 | 로드외경 | STKM | mm | 100 | 120 | 140 | 165 | 178 | 195 | 219 | 245 | 273 |
| 3 | 헤드외경 | mm | 185 | 200 | 250 | 270 | 320 | 330 | 370 | 380 | ||
| 4 | 렌치볼트 | SCM | 개수 | M12 x 10EA | M12 x 12EA | M12 x 14EA | ||||||
| 5 | 스트로크 | 주문에 의한 길이 | ||||||||||
| 6 | 전체 길이 | mm | 스트로크(10) + 250 mm | |||||||||
| 7 | 경판꼭지 | SS41 | 1 | Ø40 x 15 mm | ||||||||
| 8 | 튜브 내경 | STKM | mm | 120 | 144 | 172 | 200 | 254 | 298 | |||
| 9 | 튜브 외경 | STKM | mm | 140 | 165 | 194 | 219 | 273 | 324 | |||
| 10 | 오일주입구 | STKM | 1 | 1.25″ | 1.5″ | 2.0″ | ||||||
| 11 | 베이스판 가로x세로 | SS41 | mm | 260 x 190 | 300 x 300 | 400 x 400 | ||||||
| 12 | 베이스판 구멍거리 | SS41 | mm | 210 x 130 | 220 x 220 | 350 x 350 | ||||||
| 13 | 베이스판 두께 | SS41 | mm | 20 mm | ||||||||
