유압 엘리베이터는 탱크 속 작동유를 펌프로 실린더에 보내 카를 올리고, 내려갈 때는 카의 무게로 오일을 탱크로 되돌립니다. 그래서 오일의 온도와 점도, 양이 승차감과 기기 수명을 좌우합니다. 관리의 기본은 두 가지입니다. 작동유는 1~2년마다 교체하고, 오일 온도는 55℃를 넘지 않게 합니다.
오일 온도가 높으면 생기는 일
- 펌프 효율이 크게 떨어지고 펌프 수명이 짧아집니다.
- 오일 수명도 빠르게 짧아집니다. 점성이 떨어져 오일 교환 시기가 빨라집니다.
- 점도가 낮아져 컨트롤 밸브의 제어가 정확하지 않게 됩니다.
- 유압 모터에도 좋지 않은 영향을 줍니다.
과열이 생기는 원인
- 상승 레벨링 속도가 너무 느리거나, 감속 스위치가 너무 낮게 설정되어 레벨링 시간이 길어진 경우
- 기계실 환기가 부족한 경우
- 열이 빠져나가는 속도보다 운행 횟수가 더 잦은 경우
원인을 고치기 전까지 임시로 하강 속도를 늦추면 잦은 운행을 줄여 과열을 피할 수 있습니다.
과열 대책: 환기 → 라디에이터 → 오일 쿨러
1. 과열이 심하지 않을 때: 환기
예를 들어 2~3시간에 오일 온도가 20℃에서 55℃까지 오르는 정도라면, 파워 유니트 주위의 공기 순환을 늘리는 것으로 충분할 수 있습니다. 기계실 공기를 밖으로 빼는 0.05~0.10kW 환풍기나 송풍 팬을 설치합니다.
2. 환기로 부족할 때: 공기 냉각 라디에이터
뜨거운 오일을 10~50ℓ/min 순환 펌프로 돌려 0.1~0.2kW 팬의 공기 냉각 라디에이터를 지나게 합니다. 냉각기는 기계실 밖(예: 승강로)에 두고, 기계실의 더운 공기도 빼 주어야 합니다.
3. 오일 쿨러
오일 온도가 30~35℃에 이르면 냉각 시스템이 작동해야 합니다. 도남엔지니어링의 오일 쿨러는 공냉식이고, 디지털 온도 컨트롤러가 설정 온도에 따라 스스로 켜고 끕니다. 용량은 14kW(12,000kcal)와 20kW(17,000kcal) 두 가지입니다. 기기를 보호하고 작동유를 오래 쓰며 승차감을 지키기 위해 오일 쿨러 설치를 권장합니다.
오일이 너무 차가울 때
작동유의 점도는 계절에 따른 기온, 적재 하중, 실린더 크기에 따라 수시로 바뀝니다. 밤이나 오래 운행하지 않아 오일 온도가 적정 수준보다 낮아지면 오일 히터로 온도를 올려 컨트롤 시스템이 원활하게 작동하게 합니다.
오일이 수축하거나 큰 하중이 실리면 카가 순간적으로 내려가 층 바닥과 카 바닥의 수평이 깨질 수 있습니다. 이때는 레벨 보상 장치가 실린더에 오일을 보충해 수평을 되돌립니다.
알맞은 점도
- 컨트롤 밸브 조정: 오일 점도가 33~152cSt(mm²/s)일 때 가장 잘 조정됩니다.
- 럽쳐 밸브(낙하 방지 밸브) 사용 범위: 점도 50~75cSt, 온도 20~60℃
출처: 도남엔지니어링 유압식 기술자료집, 럽쳐 밸브
필요한 오일량 계산
탱크에 넣을 오일량은 실린더의 직경과 길이로 계산합니다.
- 사용 오일량(ℓ) = 실린더 단면적(cm²) × 실린더 길이(cm) ÷ 1000 (단면적 = 반지름 × 반지름 × 3.14)

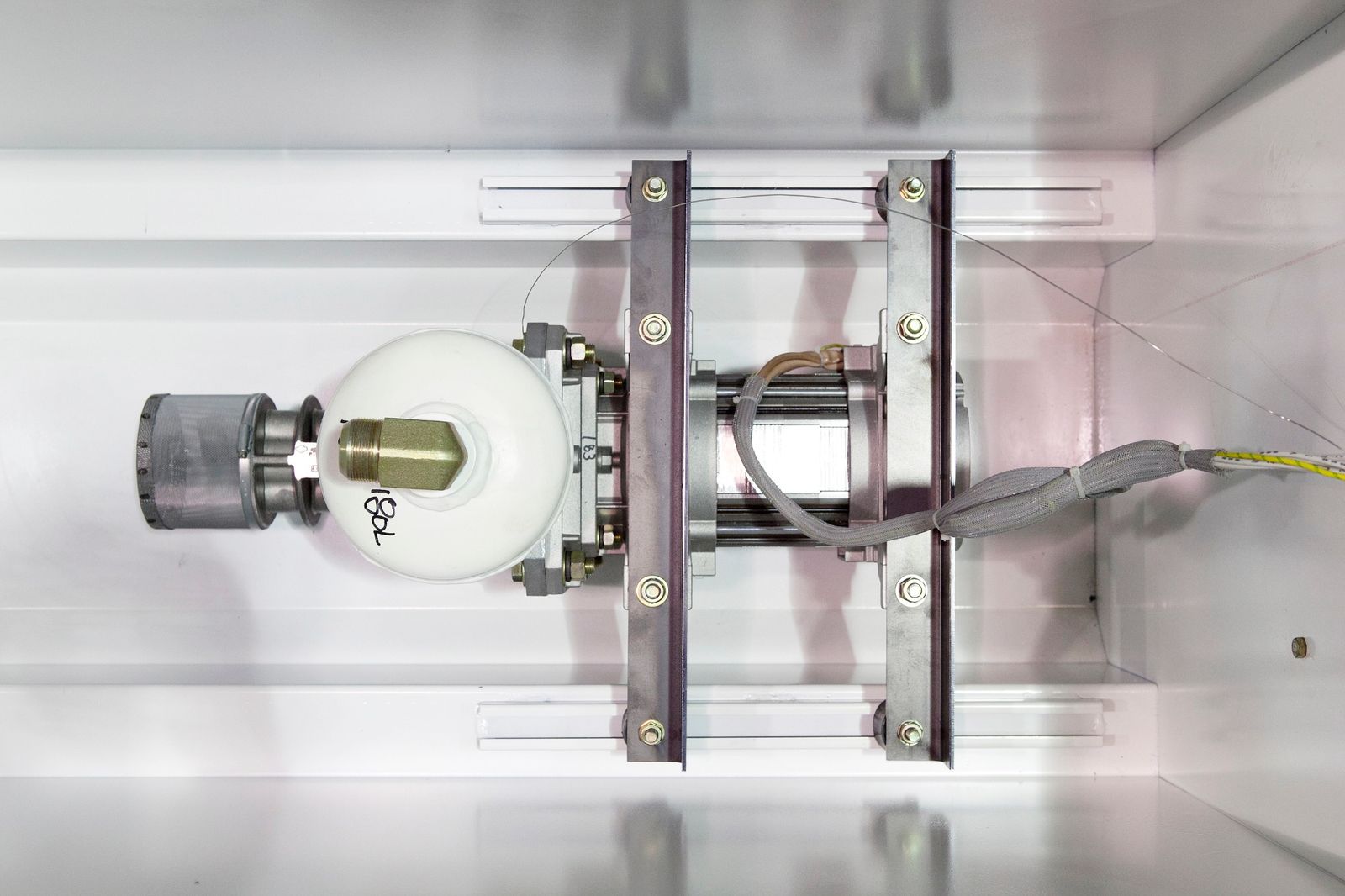

- 기본 필요량(ℓ) = 카가 최상층에 있을 때도 모터와 펌프가 오일에 잠겨 있어야 하는 양
- 오일 필요량(ℓ) = 사용 오일량 + 기본 필요량
탱크 형식별 치수와 오일량은 유압 유니트의 사양 및 탱크의 선정에 있습니다. 탱크의 오일량이 충분한지는 유면계로 확인할 수 있습니다.
오일은 언제 교체하나요?
도남엔지니어링이 권장하는 작동유 교체 주기는 1~2년입니다. 오일 온도가 높게 유지될수록 점성이 떨어져 교환 시기가 빨라지므로, 운행이 잦거나 오일이 뜨겁게 쓰이는 현장일수록 1년에 가깝게 교체하는 것이 좋습니다. 오일을 오래 쓰려면 먼저 온도를 55℃ 아래로 관리해야 합니다.
교체 주기 사이에도 정기 점검 때 아래 항목을 확인하세요. 교체 작업은 유지보수 업체나 도남엔지니어링에 문의하시면 됩니다.
- 오일 온도가 55℃를 넘는 일이 없는지
- 탱크의 오일량이 충분한지 (유면계)
- 탱크 안에 이물질이 보이지 않는지
- 실린더, 배관, 밸브에서 오일이 새지 않는지
컨트롤 밸브 안의 필터(FF)는 오일 속 이물질을 거르는 부품이므로 떼어 내면 안 됩니다.
자주 묻는 질문
유압 엘리베이터 오일은 얼마나 자주 교체하나요?
도남엔지니어링은 1~2년마다 교체하도록 권장합니다. 운행이 잦거나 오일 온도가 높게 유지되는 현장일수록 교체 시기가 빨라집니다.
유압 엘리베이터 오일 온도는 몇 도가 적당한가요?
55℃를 넘기지 않아야 합니다. 냉각 시스템은 오일이 30~35℃에 이르면 작동하도록 해야 합니다.
오일 쿨러가 꼭 있어야 하나요?
과열이 심하지 않으면 기계실 환기만으로 해결될 수 있습니다. 환기와 라디에이터로 부족하거나 운행이 잦은 현장이라면 오일 쿨러 설치를 권장합니다.
엘리베이터가 조금씩 내려앉는데 오일 때문인가요?
누유일 수도 있지만, 오일이 식으면서 수축해 내려가는 경우도 있습니다. 확인 방법은 유압 엘리베이터가 내려앉는 이유에 정리했습니다.
오일 과열·누유 상담
현장, 승강기 용도와 하중, 증상을 알려 주시면 원인과 대책을 안내해 드립니다.
이 글은 (주)도남엔지니어링의 유압식 기술자료집, 유압식 카탈로그, 기술자료(파워 유니트의 과열, 오일 쿨러, 오일 쿨러 온도 설정 방법, 오일 히터, 레벨 보상 장치, 럽쳐 밸브, 유압 유니트의 사양 및 탱크의 선정)와 도남엔지니어링의 작동유 교체 권장 주기(1~2년)를 바탕으로 작성했습니다. 2026년 10월 작성.
